Forside / Porte og låger / Skydeporte

Skydeporte

Skydeporte er en fælles betegnelse for porte, som ved betjening kører sidelæns. Det mest anvendte er selvbærende konstruktioner med en kraftig bundprofil, som bærer hele portrammen uden kontakt til jorden, mens skydeporten kører til siden.

En skydeport – også kaldet svæveport, er den ideelle løsning, hvis arealet foran porten er for småt til svingport. Det kan også være et bakkede terræn, der forhindrer dobbeltfløjet porte. Skydeporte kan tåle al slags vejr og årstider. Konstruktion gør porten i stand til at køre over nedfaldne blade samt sjap, frost og sne.

Til opgaver med meget store porte eller til porte med tunge udfyldninger, kan portens egenvægt umuliggøre selvbærende løsninger. I nogle situationer kan det være nødvendigt, at skydeporten udføres som en bundkørende konstruktion på skinner.

43 73 22 33 [email protected]

Design af skydeporte

ISHØJ HEGN tilbyder specialdesignede porte, som kan matche netop jeres behov. Portene kan leveres i mange farver og udformninger. Det klassiske look er galvaniseret, sort eller antracit.

De enkelte typer af skydeport kan være fremstillet af aluminium eller stålprofiler. Skydeporten kan have udfyldninger af balustre, gitter eller andet. Den kan leveres med hanekam på toppen, som vanskeliggør overklatring.

Skydeporte anvendes ved industri, erhverv, parkeringsanlæg, offentlige anlæg etc.

Skydeporte kaldes også for svæveporte, automatisk port, industriport mv. Essensen er at det er en effektiv og pladsbesparende løsning.

Typer af skydeporte

Læs mere om den forskellige typer af skydeporte og kontakt os for rådgivning og tilbud.

Driftssikker og økonomisk port

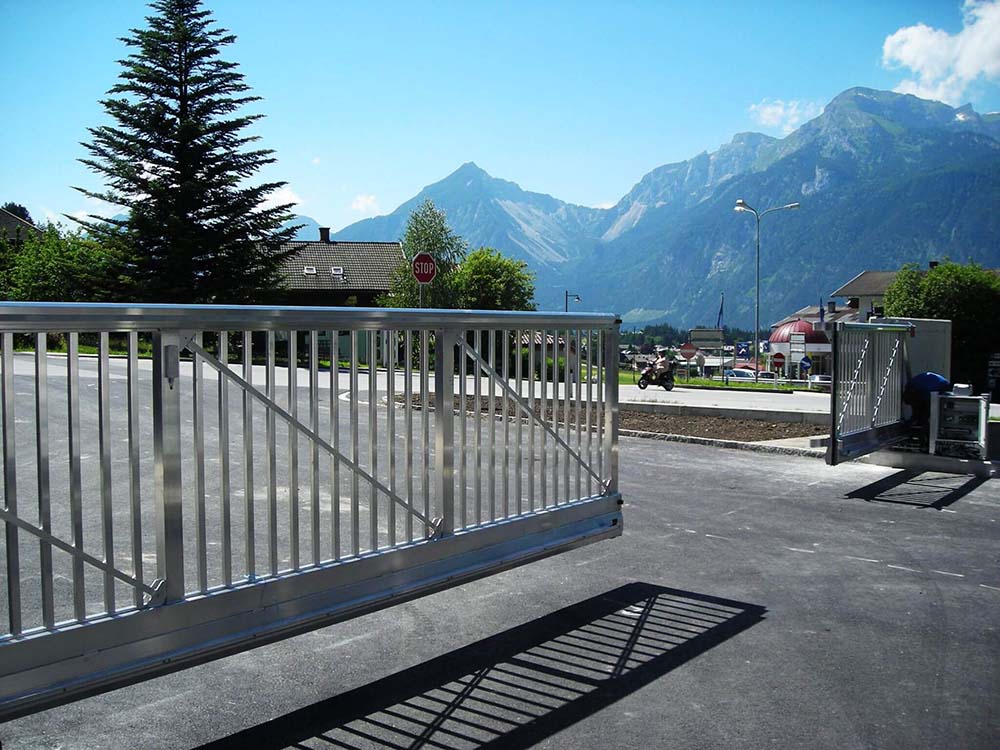

Type 550 automatisk skydeport

Skydeport type 550 er en kraftig og selvbærende skydeport fremstillet af aluminiums-profiler. Skydeportene leveres med udfyldning af balustre. Fra højden 180 cm leveres portene med hanekam på overkanten. Portene leveres med komplet 230V portautomatik og nødvendigt sikkerhedsudstyr. Motorstyring m.m. leveres forberedt for tilslutning af betjeningsudstyr som standard. Porte leveres med CE mærkning i henhold til gældende europæiske normer og krav. Skydeporten kan også leveres malet i flere standard RAL farver mod tillægspris. Til aktivering af porten kan der leveres utallige typer af betjeningsudstyr (kontakt os for yderligere informationer vedrørende muligheder).

Anvendelsesmuligheder

Anvendelse ved indkørsler til industrigrunde, offentlige anlæg og andre områder, hvor man ønsker at hindre adgang for uvedkommende.

Mål

Bredder: 300, 350, 400, 450, 500, 550, 600, 650, 700, 750 og 800 cm.
Højder: 100, 125, 150, 180 og 200 cm.

Lignende betegnelser

Skydeport type 550 er også kendt under betegnelsen: Svæveport, skydeport, selvbærende port, fritbærende port og automatisk port.

Kraftig og stabil port

Type 552 automatisk skydeport

Skydeporten en er en kraftig og selvbærende skydeport fremstillet af aluminiumsprofiler. Portrammen leveres med en udfyldning af balustre, monteret ovenpå portens bundprofil. Porten kan leveres på specialordre i høje udgaver og op til 1800 cm åbning. Fra højden 180 cm leveres portene med hanekam på overkanten. Skydeporten kan også leveres malet i flere standard RAL farver (tillægspris). Portene leveres som komplette løsninger med 230V/ 24V port automatik og nødvendigt sikkerhedsudstyr som klemlister og fotoceller m.m. (motortype ændres ved store porte). Til aktivering af porten leveres den med nøgleafbrydere monteret på begge sider. Motorstyringen leveres forberedt for tilslutning af betjeningsudstyr som standard. Porte leveres med CE mærkning i henhold til gældende europæiske normer og krav.

Anvendelsesmuligheder

Anvendelse ved indhegning af industrigrunde, offentlige anlæg og andre områder hvor man ønsker at hindre adgang for uvedkommende.

Mål

Bredder: 400, 450, 500, 550, 600, 650, 700, 750, 800, 850, 900, 950, 1000, 1100, 1200, 1300, 1400, 1500, 1600, 1700 og 1800 cm.

Højder: 100, 125, 150, 180, 200 og 250 cm.

Lignende betegnelser

Skydeport type 552 er også kendt under betegnelsen: Svæveport, selvbærende port, fritbærende port og automatisk port.

Letkørende og manuel skydeport

Type 554 manuel skydeport

Den manuelle skydeport en er en kraftig og selvbærende skydeport fremstillet af aluminiumsprofiler. Portrammen leveres med en udfyldning af balustre, monteret ovenpå portens bundprofil. Porten kan leveres på specialordre i høje udgaver og op til 1800 cm åbning. Fra højden 180 cm leveres portene med hanekam på overkanten. Skydeporten kan også leveres malet i flere standard RAL farver (tillæg). Leveres som standard med en indbygget cylinderlås og greb.

Anvendelsesmuligheder

Anvendelse ved indhegning af industrigrunde, offentlige anlæg og andre områder hvor man ønsker at hindre adgang for vedkommende.

Mål

Bredder: 400, 450, 500, 550, 600, 650, 700, 750, 800, 850, 900, 950, 1000, 1100 og 1200 cm.
Højder: 100, 125, 150, 180, 200 og 250 cm.

Lignende betegnelser

Skydeport type 554 er også kendt under betegnelsen: Svæveport, selvbærende port, fritbærende port og manuel port.

En komplet fuldautomatisk svæveport

Type 572 automatisk skydeport

Portene leveres som solide og stabile løsninger, til afspærring af indkørsler og andre adgangsveje. Den elektriske motor og den øvrige automatik er indbygget i portens stander, og porten fremstår derfor i et enkelt og tidløst design. Skydeportene er opbygget af sammenboltede matslebne aluminiumsprofiler. Portens ramme er udfyldt med firkantede balustre af 30×30 mm rør. Skydeportene leveres med komplet automatik og er klar til brug efter installationen. Skydeportene er udført og CE-mærkede iht.EN13241-1, samt TÜV certificerede.

Til betjening af portene medfølger som standard en nøgleafbryder på udvendig side, og 3 stk. håndsendere 433 MHz – og i tilfælde af et strømsvigt indeholder automatikken også en batteribackup, der giver mulighed for fortsat drift (begrænset). Styringen leveres forberedt for tilslutning af andre typer af betjeningsudstyr som briklæsere, modul til telefonbetjening og adgangskontrol m.m.

Portens åbningshastighed er 0,18 meter pr. sekund.

Mål

Bredder: 300, 400, 500, 600, 700, 800, 900 og 1000 cm.
Højder: 100, 125, 150, 180, 200, 225 og 250 cm.

Lignende betegnelser

Skydeport type 572 er også kendt under betegnelsen: Svæveport, skydeport, selvbærende port, fritbærende port og automatisk port.

Manuel skydeport (type 573)

Type 573 manuel skydeport

Portene leveres som solide og stabile løsninger, til afspærring af indkørsler og andre adgangsveje. Beregnet for manuel betjening, kan portene i alle de tilgængelige størrelser åbnes og lukkes med
håndkraft uden besvær. Skydeportene er opbygget af sammenboltede matslebne aluminiumsprofiler. Portens ramme er udfyldt med firkantede balustre af 30×30 mm rør. Skydeportene leveres komplette med låsekasse og er klar til brug efter installationen. Skydeportene er udført og CE-mærkede iht. EN13241-1, samt TÜV certificerede. Til cylinderlåsen medfølger en standard profilcylinder og nøgler til hver skydeport, samt et beslag til at holde porten i åben stilling.

Anvendelsesmuligheder

Anvendelse ved indhegning af industrigrunde, offentlige anlæg og andre områder hvor man ønsker at hindre adgang for vedkommende.

Mål

Bredder: 400, 500, 600, 700, 800, 900 og 1000 cm.
Højder: 100, 125, 150, 180, 200, 225 og 250 cm.

Lignende betegnelser

Skydeport type 573 er også kendt under betegnelsen: Svæveport, selvbærende port, fritbærende port og manuel port.

Tilbehør til vores porte og låger

Til de fleste af vores porte og låger kan der leveres forskellige typer af tilbehør som for eksempel klatresikring, børnesikring, låsekasse til port mv.

Nedenstående viser eksempler på ekstra tilbehør som kan
leveres til vores porte og låger.

Skinne

Skinner for hegnstilslutning monteres på siden af port- og lågestolper. Anvendes for tilslutning af tilstødende hegn. Længde og huller i skinnen varierer afhængig af den tilstødende type af hegn.

Overfald

Overfald til porte og låger fastboltes på overkanten af rammen. Anvendes normalt sammen med standard låsekasse for dobbeltfunktion ved åbning af låge. Leveres i forskellige standarddimensioner svarende til vore rammer, og kan være retningsbestemte pga. lågens åbningsretning. Bør ikke monteres på produkter højder over 150 cm, pga. samlet højde ved betjening.

Hanekam

Påsvejst hanekam på overkant af rammer til porte og låger som klatresikring. Udført af stålplade med udstanset bølgeskær. Kræver produkthøjde på minimum 180 cm.

Fjederrigle

Rustfri fjederrigle til porte og låger fastboltes på overkanten af rammen. Anvendes normalt sammen med standard låsekasse for dobbeltfunktion ved åbning af låge. Bør ikke monteres på produkter højder over 180 cm, pga. samlet højde ved betjening.

Kuglegreb

Locinox kuglegreb til standard låsekasse. Anvendes på låse hvor der ønskes en smækfunktion eller til porte/ låger, hvor åbning ønskes gjort sværere for f.eks. børn. Kan eftermonteres på de fleste standard Locinox låsekasser.

Pigge

Påsvejste pigge på overkant af rammer til porte og låger. Udført af rundstål Ø10×55 mm som svejses på pr. 60 mm c/c. Kræver produkthøjde på minimum 180 cm.

Dørlukker

Justerbar Locinox dørlukker til montering på port- eller lågestolpe. Anvendes hvor der ønskes automatisk (mekanisk) lukning af porten eller lågen. Kan ikke anvendes på rammer bredere end 150 cm.

Afskærmningsplade

Monteres på henholdsvis port-/ lågeramme omkring låsen samt eventuelt på tilstødende portramme eller hegn. Pladerne af perforeret aluminium med diameter Ø1500 mm anvendes for at hindre misbrug af indvendig vrider eller flugtvejsbeslag. Kan leveres både med og uden udskæring svarende til standard en Locinox låsekasse. Overfladen er ubehandlet aluminium.

Kombiporte og åbningsretninger

Få et indblik i mulighederne for kombiporte og åbningsretninger.
Tag endelig kontakt, så vi bedst muligt kan rådgive om de bedste løsninger til det konkrete behov.

Læs mere om mulighederne for kombiporte

Kombiport er en fælles betegnelse for kombinerede (sammensatte) porte, som kan være med to eller tre rammer/stolper i forskellige bredder. Løsningerne baseres på gældende standardtyper af porte og låger, og produceres til den enkelte opgave.

Kombiporte har ikke faste typenumre for alle tilsvarende standardtyper. Kun type 625 med tre rammer (port + låge) og 626 med to rammer (ulige størrelser) udført af runde rør med pressegitter har egne typenumre. For øvrige typer af porte og låger henvises normalt til standardtypen og betegnelsen komi-port med en forklarende beskrivelse.

Dimensionerne på rammen og stolpen vil altid blive baseret på den største af de to valgte rammer – f.eks. vil en kombiport med to rammer på hhv. 400 cm og 125 cm blive produceret med ens dimensioner svarende til en 800 cm port (400+400 cm).

Eksempel på kombi-port 300 cm med to rammer i ulige størrelser (100+200 cm). Åbningsretningen vil som standard være baseret på den mindste af de to rammer. Placeringen af den mindste ramme i hhv. højre eller venstre side er valgfrit, men kan ikke ændres i forbindelse med monteringen.

Eksempel på kombi-port 300+125 cm med tre rammer i forskellige størrelser (100+200 cm og 125 cm) og fælles stolpe i midten. Port-delen kan leveres både i standard bredder og ulige fordeling af rammebredder. Åbningsretning skal opgives for både porten og lågedelen. Disse kan vælges uafhængigt af hinanden. Lågens placering til venstre eller højre for porten er valgfrit. Bemærk at for typer af porte med justerbare hængsler, vil rammerne blive placeret til hhv. for- og bagside af stolperne (vist eksempel).

Læs mere om åbningsretninger

Åbningsretninger på porte og låger, angives altid som set udefra. Med udefra menes det som bliver den udvendige side af indhegningen – f.eks. fra fortovet eller fra offentlig vej.

Åbningsretninger bruges til at angive hængslernes placering og retning, hvilket igen kan have betydning for placeringen af andre beslag som f.eks. anslaget til cylinderlåsen. Retningen afgøres ofte af praktiske årsager, som naturlige retninger på gangarealer, belægninger eller nærliggende bygninger mv. På grund af produktionsmæssige detaljer, kan åbningsretningen på porte og låger som udgangspunkt ikke ændres efterfølgende.

Skinner på stolperne anvendes for tilslutning af tilstødende hegn. Typen af hegn som skal tilsluttes, kan have betydning for skinnernes udformning og størrelse.

Illustration af åbningsretninger for porte og låger

Referencer med skydeporte

Rød skydeport til HOFOR

Til en offentlig forsyningsvirksomhed, har vi i Søborg leveret og monteret en automatisk skydeport. Skydeporten er leveret malet i en speciel RAL farve.

Læs mere
